在現代鋼鐵生產中，鋼管生產可以分為有縫管和無縫管兩類。不銹鋼管具有較高的彎曲強度、抗拉強度和良好的抗氧化性和耐熱性；在折彎、扭轉強度相同時，其質量較輕、壁值偏差小、成本低，在我國重工業、輕工業、建筑裝飾等行業中得到廣泛應用。所以，研究和開發不銹鋼焊管的產品結構和生產工藝，提高焊接管質量具有重要意義。
優質不銹鋼直縫焊管的生產工藝。
原料-開卷-管坯成型-連焊-焊縫整平-在線熱處理-定徑精整-在線檢測-定尺切割-矯直-壓力測試-清洗-成品檢驗-包裝。

詳細的工序生產工藝設計。

(一)原材料。
優質不銹鋼無縫焊管采用的是冷軋不銹鋼帶料，要求其表面質量達到BA級。焊條邊緣整齊，無毛刺，鐮刀口、焊縫等影響焊機質量的缺陷。鋼帶材內部不能有結疤、層次感和雜質等缺陷，需要在氫氣保護氣氛下進行光良退火，使帶材表面無氧化現象。帶材的物理性能、化學成分必須符合要求。
鋼帶進廠使用前，必須對鋼帶進行詳細檢查。檢測項目包括：帶剛厚度，帶剛寬度，帶剛邊的質量狀況，外觀。物性檢測包括：抗拉強度、屈服強度、延伸率等，必要時應檢查其晶粒度。焊管檢驗合格后方可使用。
㈡開卷。
在鋼帶材進入焊管機組前，需要用鋼帶材開卷機將其展開，比較鋼帶材與鋼帶材之間，需要加裝矯平機構，以確保鋼帶材在平直狀態進入焊管機組成型部位，順利完成彎曲成形。
㈢管坯成型。

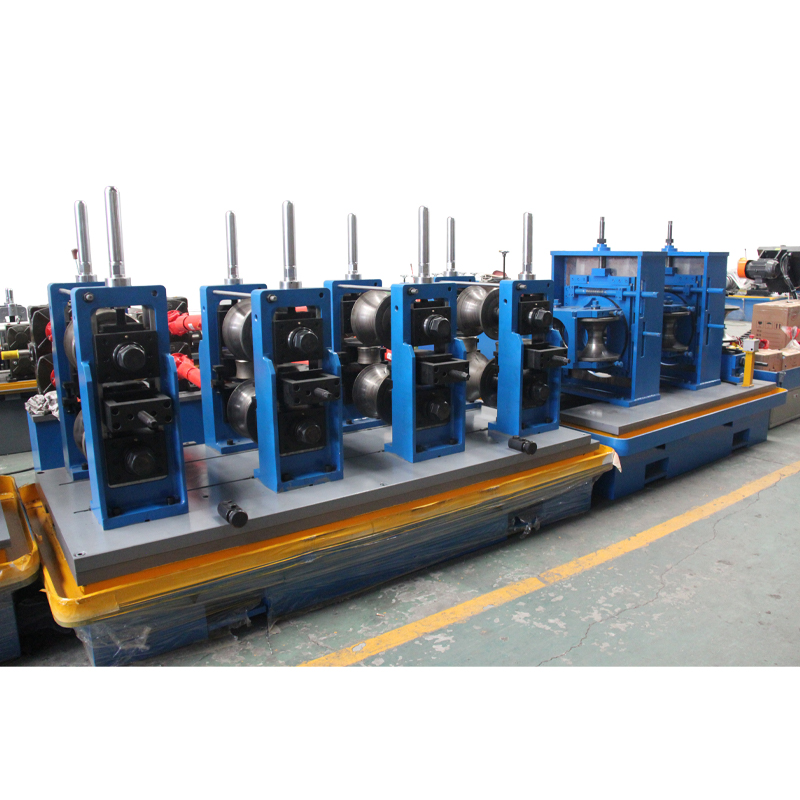

采用連續輥彎設備，使鋼帶在軋制過程中變形，制成開口管坯。在焊管單元中，鋼帶通過輸入模塊、粗軋模塊、閉合模塊等幾個功能模塊的共同作用，每一個模塊分別用不同類型的軋輥實現對鋼帶不同部位的彎曲成形，最終使鋼帶由平面逐漸彎曲形成開口管坯，并做好焊接成管的準備。連軋機的成型設備一般是由9組平輥，中間隔8組平輥組成，前部4平輥和4立輥為粗軋道次，主事對鋼帶進行彎曲，其余部分屬于封閉道次，完成鋼帶的閉合形成管狀。
目前已能用專門的軋輥設計軟件對軋輥進行精確設計，其中功能比齊全的軋輥設計軟件應用較多，是德國DATa軟件公司開發的軋管機輥型設計軟件。本軟件基于AutoCad軟件，通過對各輥彎成型軋輥的精確設計，實現精確的成型控制，并通過軟件的自帶變形分析功能，模擬鋼帶的變形過程，消除設計過程中可能導致焊接缺陷的變形問題，提前進行優化設計。
㈣連續焊接。
鋼帶材經連續輥彎成形，制成開口管坯。采用T_T焊機連續焊制圓管。焊縫無飛邊、無毛刺、焊道平坦是其優點。
采用氬氣作為焊接保護氣體，防止焊縫凝固、冷卻前與氧接觸發生氧化。在氬氣進入管內起到保護內部焊縫的作用，焊接槍中氬氣體用于保護鎢極。為了防止熔池周圍的熔池和焊縫處形成氬氣保護層。
由于焊接工藝的限制，在承受高壓下，可能會出現虛焊、偏焊、咬邊、結疤等焊接缺陷，這些缺陷在承受高壓力下會產生泄漏。
焊縫處無焊縫時，焊接過程屬于自熔焊，不能出現減薄現象，減薄幅度不得超過焊縫面厚度的10%，否則會降低焊縫強度。
(五)整平機。
在一般低壓流體環境下，由于焊接電流的沖擊壓力和重力的作用，導致管子內部有凸起，外部有凹陷，這種現象不會發生。如在高溫、高壓、高速流體環境下使用，會造成使用困難。這個缺點必須通過專用的同位素裝置來消除。
其工作原理是：在焊管中安裝一根比焊管小0.20mm的芯棒，芯棒通過焊繩與圓筒相連。芯棒固定在特定區域內，通過氣缸的運動來移動。采用一組上下滾筒，在芯棒的長度范圍內，垂直于滾筒位置，進行往復運動滾軋。采用芯棒與輥筒的軋制壓力，消除凸起和凹陷，使焊縫處輪廓與管子輪廓相過渡。
焊縫整平時，焊縫內的粗大晶粒組織將被壓縮，同時還能提高焊縫組織的密度和強度。
(六)整平機。
鋼帶材在進行輥彎成形時，會產生加工硬化，不利于后期加工，尤其是進行彎管加工時。焊縫焊縫組織粗大，尤其是在焊縫與母材的接縫處，存在著焊接應力，由于組織形態不同，在使用過程中可能造成安全隱患。需用助劑消除處理硬化，細化晶粒組織。
在氫氣保護氣氛下進行固溶處理，不銹鋼加熱至1050℃以上，經過一段時間的保溫，就會使內部組織形態發生變化，形成均勻的奧氏體組織，在氫氣保護氣氛下，就不會發生氧化。
所用設備為在線光亮固溶(退火)裝置。該裝置連接輥彎成型機組，焊管同時在線進行光亮固溶處理，加熱裝置采用中頻或高頻電源快速加熱。通過純氫或氫氣氣氛通入保護。熱處理后的HV硬度控制在180±20HV，滿足了后期加工和使用的需要。
(七)定徑精整。
焊接時，由于焊管的外徑尺寸會發生變形，導致外徑尺寸不能滿足使用要求，需要對焊管進行定徑精整。一般采用的定徑磨機由4個平輥和4個側輥組成，平輥為橢圓形(或圓形)，側輥為橢圓形(或圓形)。根據管的外徑和壁厚的不同，定徑值通常在0.20~0.50mm之間。管外徑公差經定徑精整后可控制在±0.05mm以內，完全能滿足精度要求。
㈠網上探傷。
在一定壓力下，并要求有一定的可靠性，僅靠壓力檢測很難發現其內部缺陷，因此需要具有更高的可靠性和更高的檢測設備來保證其質量控制。現在比較成熟，普遍采用的是在線渦流探傷或長波探傷，階段特征為長波高，實時100%在線檢測。操作人員可根據報警信息隨時修改焊接狀態，減少不合格件的生產，并與在線標識系統配合，可對缺陷部位進行標識，并可利用標識系統自動對缺陷進行分離，實現過程控制。
㈡定尺切割。
采用在線切割設備上，根據客戶要求的長度，定尺切割，可采用旋切(無屑)技術，與有屑切割相比，無屑切割具有無切毛刺的特點，在后期可不進行切割毛刺，節省制造成本的同時不會產生切屑。
無碎屑切割時，機床沿流水線方向，與切屑速度同步。夾持裝置將切削刀片與焊管作軸心旋轉，同時，在汽缸或液壓缸的作用下，緩慢向徑向移動，逐漸向管壁施加壓力，直至切斷管壁。
(十)矯正。
由軋輥彎型機生產的焊管直線度還不能滿足使用要求，一般這種焊管的直線度需要控制在0.10/100mm。需用矯直機對焊管進行矯直，以滿足產品要求。
㈡壓力試驗。
利用自動靜壓試驗機，對焊管進行耐壓試驗，上料、沖水、試壓、下料全部自動完成，保壓一定時間后通過壓差分選處不合格焊管。
㈡清潔和干燥。
焊接管機加工完畢后，需徹底清洗和干燥，清除殘余于焊管內壁或外壁的污物，如油、液等，再進行熱風焊，以防止運輸和貯存過程中產生銹蝕。
33.成品檢驗。
全部工序結束后，在包裝出貨之前，對成品進行一次質量抽查，抽查的主要項目包括外徑尺寸、直線度、長度、外觀，機械性能主要是屈服強度、拉伸強度、硬度，同時抽查爆破試驗，以檢查管坯爆破時最低壓力值是否符合客戶要求。
（十四）包裝。
將經檢驗合格的產品進行包裝，做好焊管防護，防止在儲運過程中出現劃傷、觸傷等安全隱患。將管道兩端封閉，以防止灰塵、沙石或小動物進入管道。
由于鋼管市場用量的不斷增加，尤其是在某些高端領域，對低成本、高質量不銹鋼管材的需求越來越強烈，采用了成熟的輥彎成型機組，進行焊管生產，采用先進的焊縫質量檢測方法和設備，保證質量，生產出的高質量不銹鋼直縫焊接鋼管在成本、質量、可靠性、節能等方面將逐漸占領不銹鋼無縫管的領域，以保證質量，提高產品質量，提高產品質量，提高產品質量。
